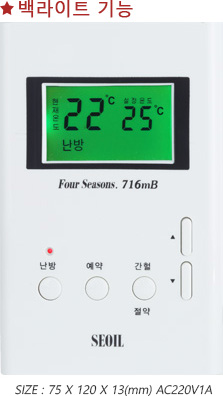

◆ 디지털조절기:716mB

전원	AC 220V 60Hz
재질	ABS
온도설정범위	5 ~ 35℃
온도설정단위	1℃/Step
ON/OFF온도차	1℃ Max
온도설정밀도	± 1.5℃ Max
감온소자	NTC 써미스터
동파방지	5℃이하 자동동작
규격(mm)	120(H)x75(W)x16(D)
특징	예약 기능 / 간헐난방 기능 동파방지 / Back Light 적용

난방기능

불필요한 난방을 잡는 디지털온도방식으로 설정한 실내온도에 의한 자동온도 조절 기능

예약기능

절약난방기능, 간헐난방
1시~24시(꺼짐시간), 10분~90분(켜짐시간) 주기적 반복 난방/특정시간 예약난방기능

간헐절약

30분 난방 후 3시간 휴지 반복 난방비 절감 기능

특징

백라이트 기능 (어두운 방 야간 조절 용이) One-Touch Button으로 조작이 간편하다.
2”LCD 모니터 최대문자로 식별이 용이
LCD 문자 선명도 타사의 3배
시공비 절감과 편리한 디지털 2선식 방식
심플한 디자인으로 국내 최저 슬림형
동파 방지 기능 5℃이하

전동식 채용으로 개페시간 4초 / 난방유무,표시기능 육안식별용이 / 비상시 수동 개페기능

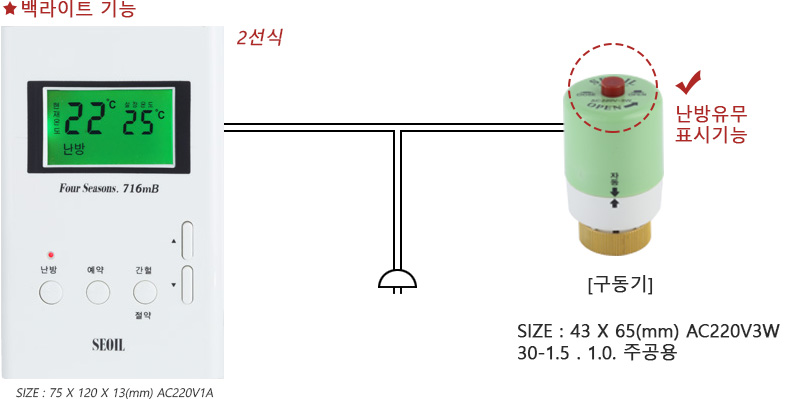

S703 NC 클로즈타입 특징
작동시간 2~3분 / 수동 열림 닫힘기능, 설치간편 / 전기료 년 약 20kw 절감 /
고장으로 인한 난방비 해소 / 타사제품 호환 및 불량률 제로 / 냉난방 팬코일용으로 적합 / 모터 구동기 호환

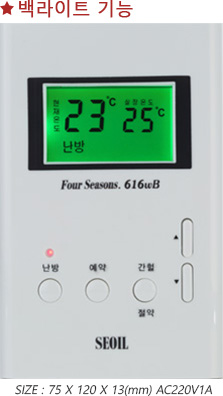

◆ 디지털조절기:616wB

전원	AC 220v 60Hz
재질	ABS
온도설정범위	5 ~ 35℃
온도설정단위	1℃/Step
ON/OFF온도차	1℃ Max
온도설정밀도	± 1.5℃ Max
감온소자	NTC 써미스터
동파방지	5℃이하 자동동작
규격(mm)	120(H)x75(W)x16(D)
특징	예약 기능 / 간헐난방 기능 동파방지 / Back Light 적용

난방기능

불필요한 난방을 잡는 디지털온도방식으로 설정한 실내온도에 의한 자동온도 조절 기능

예약기능

절약난방기능, 간헐난방
1시~24시(꺼짐시간), 10분~90분(켜짐시간) 주기적 반복 난방/특정시간 예약난방기능

간헐절약

30분 난방 후 3시간 휴지 반복 난방비 절감 기능

특징

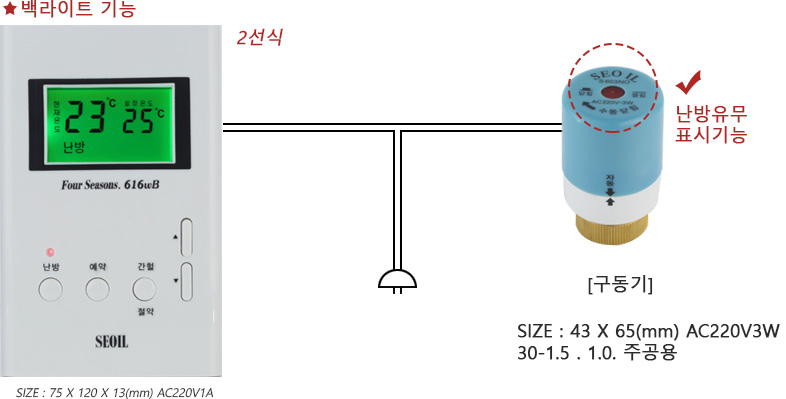

S603 NO 오픈타입 특징
작동시간 2~3분 / 수동 열림 닫힘기능 / 타사제품 호환 / 설치용이 및 시간 단축 / 불량률제로 및 습기방지 / 난방 유무 확인가능

◆ 사용설명서

세계 최초 개발품(디지털)
One-Touch Button으로 조작 간편 현재온도, 설정온도 육안식별이 용이 자동온도 조절 기능
주기적 예약난방이 가능하며 난방비절감 효과가 크다.
-정지시간(1시간 ~ 24시간) -동작시간(10분 ~ 90분) 선난방, 후난방 예약가능
난방동작.정지 육안 식별가능(난방열림, 난방닫힘) 외출기능

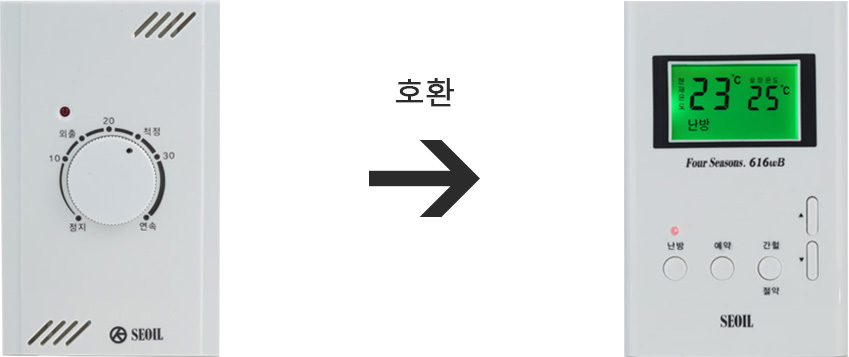

타사 제품(구동기)도 호환가능

자동난방

1. 난방 버튼을 누르면 왼쪽이 현재온도, 오른쪽이 설정온도 입니다.
2. 원하는 온도를 △▽눌러 설정 합니다.
3. 적색램프가 동작되면 난방가동 상태입니다.
4. 설정온도까지 온도 상승하면 자동을 꺼집니다.
5. 난방버튼을 다시 누르면 모든기능이 정지합니다.(현재온도는 표시됩니다.)

예약 난방(간헐난방, 절약난방기능)

예약 버튼을 누르면 단위 깜빡일때 비난방시간입니다.
△▽ 1 ~ 24시 선택 후 예약버튼을 다시 누르면 분단위 깜빡일때, 난방시간은 10 ~ 90분 입니다.

△▽ 선택후 버튼을 다시 누르면 난방예약 버튼, 다시 누르면 후난방됩니다.
예) 3시 30분 : 30분 난방 후 3시간 꺼짐 후 주기반복 (선 난방)
3시간 꺼짐후 30분 난방 주기 반복 (후 난방)

간헐 (절약)

간헐버튼 누르면 30분 난방후 3시간 꺼짐 주기 반복 난방

주의!
전문기사 외 설치 및 분해를 금지합니다.
오결선 과전류로 인한 파손은 A/S 불가합니다.

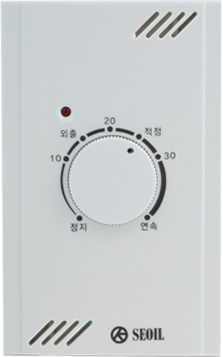

◆ 전자식온도조절기:S201

전원	220v 1A
규격	75X120X10(mm)
재질	ABS

◆ 열동식 밸브 구동기 S703 NC 클로즈 타입

전원	AC 220v - 3W
사이즈	43X67(mm)
호환유무	호환조절기 디지털 S716MB 타사제품 및 전동구동기 호환
동작속도	2 ~ 3분
절약기능	전기료 약 24KW절감
기타기능	수동열림, 닫힘가능 설치간편, 설치시간 단축 2선식

특허 : 제 20 - 0475684호

특징

특허 제 20-0475684호
전기료 절감 년 약 24Kw
수동열림 / 닫힘기능 (정전 또는 조절기 고장시)
설치간편 설치시간 단축 (2선식)
2분이내 작동, 속도가 빠르다
호환조절기 디지털 S716MB
불량률제로, 난방비 분쟁해소
수명연장
전동 구동기 시스템 호환가능
난방 유무 확인기능

설치요령

하측 케이스를 잡고 상측 케이스를 화살표 방향 좌측으로 회전
난방유무 표시 기능 적색 상승 상태에서 밸브에 설치 난방상태 확인
다시 상측 케이스를 우측으로 회전 AUTO 화살표 위치에 일치
난방 닫힘 확인, 설치완료

◆ 열동식 밸브 구동기 S603 NO 오픈 타입

전원	AC 220v - 3W
사이즈	43X67(mm)
호환유무	타사제품 호환
동작속도	2 ~ 3분
기타기능	수동열림, 닫힘가능 설치간편

특허 : 제 10 - 1549789호

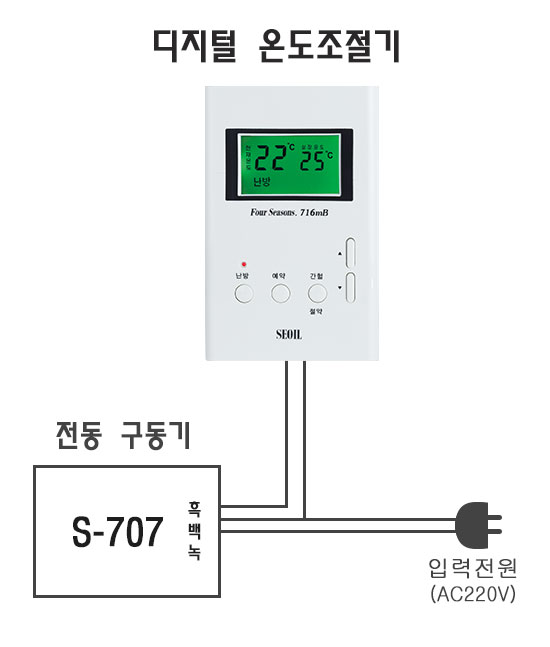

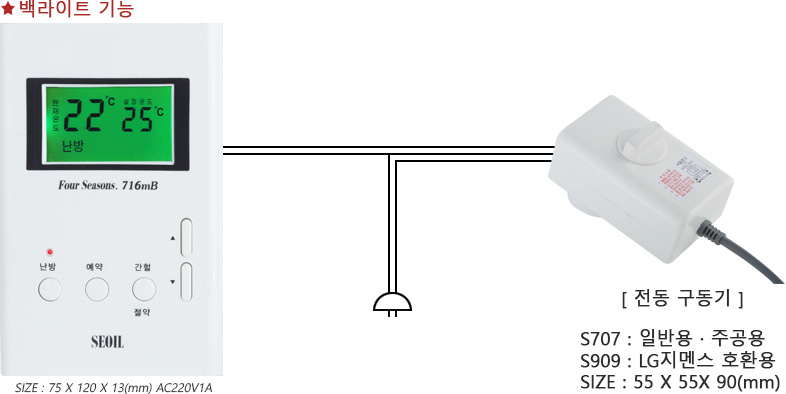

◆ 전동 구동기 ModeL No : S - 707 / S - 909

전원	AC 220v 60Hz
규격	55X55X90(mm)
최대사용압력	10kgf/㎠
허용차압	3.5kgf/㎠
동작속도	전동식 채용으로 개폐시간 4초
소비전력	3watt(동작할 때만 전력소모)
개폐표시	수동 핸들 회전
특징	난방유무, 표시기능 육안식별용이 비상시 수동개폐 가능

S707 : 일반용 / 주공용
S909 : LG지멘스 호환용
